Kiểm tra phụ gia tăng trơn màng nhựa EVA, PE và PP như thế nào?

Cách kiểm tra và đánh giá hiệu quả của phụ gia tăng trơn trong sản xuất màng EVA, PE và PP là vấn đề quan trọng giúp doanh nghiệp kiểm soát chất lượng màng, tối ưu công thức phối trộn và duy trì khả năng vận hành ổn định trên dây chuyền. Việc bổ sung Slip Agent không đồng nghĩa màng sẽ đạt độ trượt mong muốn ngay sau khi sản xuất. Hiệu quả còn phụ thuộc vào loại nhựa nền, hoạt chất, hàm lượng phụ gia, điều kiện gia công và thời gian lưu kho.

Để đánh giá chính xác, doanh nghiệp cần kết hợp đo hệ số ma sát COF, theo dõi khả năng tháo cuộn, kiểm tra ngoại quan và thử nghiệm trên điều kiện sản xuất thực tế.

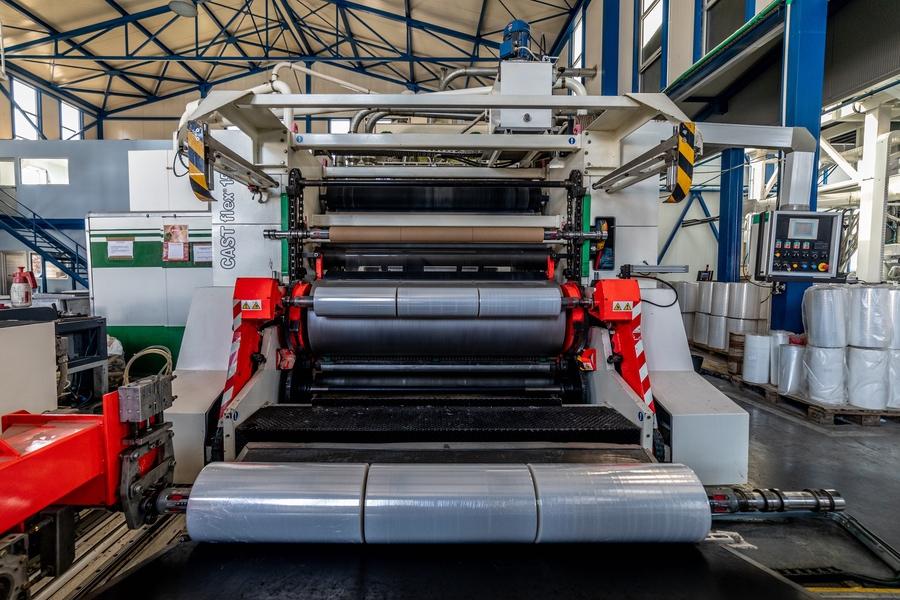

Hình ảnh: Dây chuyền sản xuất và cuộn màng nhựa PE, PP, EVA.

1. Vì sao cần kiểm tra hiệu quả của phụ gia tăng trơn?

Slip Agent là phụ gia được sử dụng để giảm ma sát giữa hai bề mặt tiếp xúc, hỗ trợ màng trượt dễ dàng hơn trong quá trình cuộn, tháo cuộn và đóng gói.

Các hoạt chất thường gặp gồm Oleamide và Erucamide. Sau khi gia công, chúng có thể dịch chuyển dần từ bên trong polymer ra bề mặt, tạo hiệu ứng bôi trơn. Vì quá trình này phụ thuộc vào thời gian nên kết quả đo ngay sau sản xuất có thể khác với kết quả sau khi lưu kho.

Nếu không kiểm tra đầy đủ, doanh nghiệp có thể gặp những vấn đề như:

• Màng vẫn có COF cao dù đã bổ sung phụ gia.

• Độ trượt thay đổi giữa các lô sản xuất.

• Màng trượt quá mức, gây khó kiểm soát khi chạy máy.

• Phụ gia dư trên bề mặt ảnh hưởng đến in ấn, ghép màng hoặc hàn dán.

• Hiệu quả tăng trơn không ổn định sau thời gian lưu kho.

Vì vậy, việc đánh giá cần dựa trên cả kết quả đo trong phòng thí nghiệm và hiệu suất vận hành thực tế.

2. Kiểm tra hệ số ma sát COF bằng phương pháp ASTM D1894

Đây là phương pháp quan trọng để đánh giá khả năng trượt của màng nhựa. ASTM D1894-24 quy định cách xác định hệ số ma sát tĩnh và động khi màng trượt trên chính nó hoặc trên một bề mặt vật liệu khác.

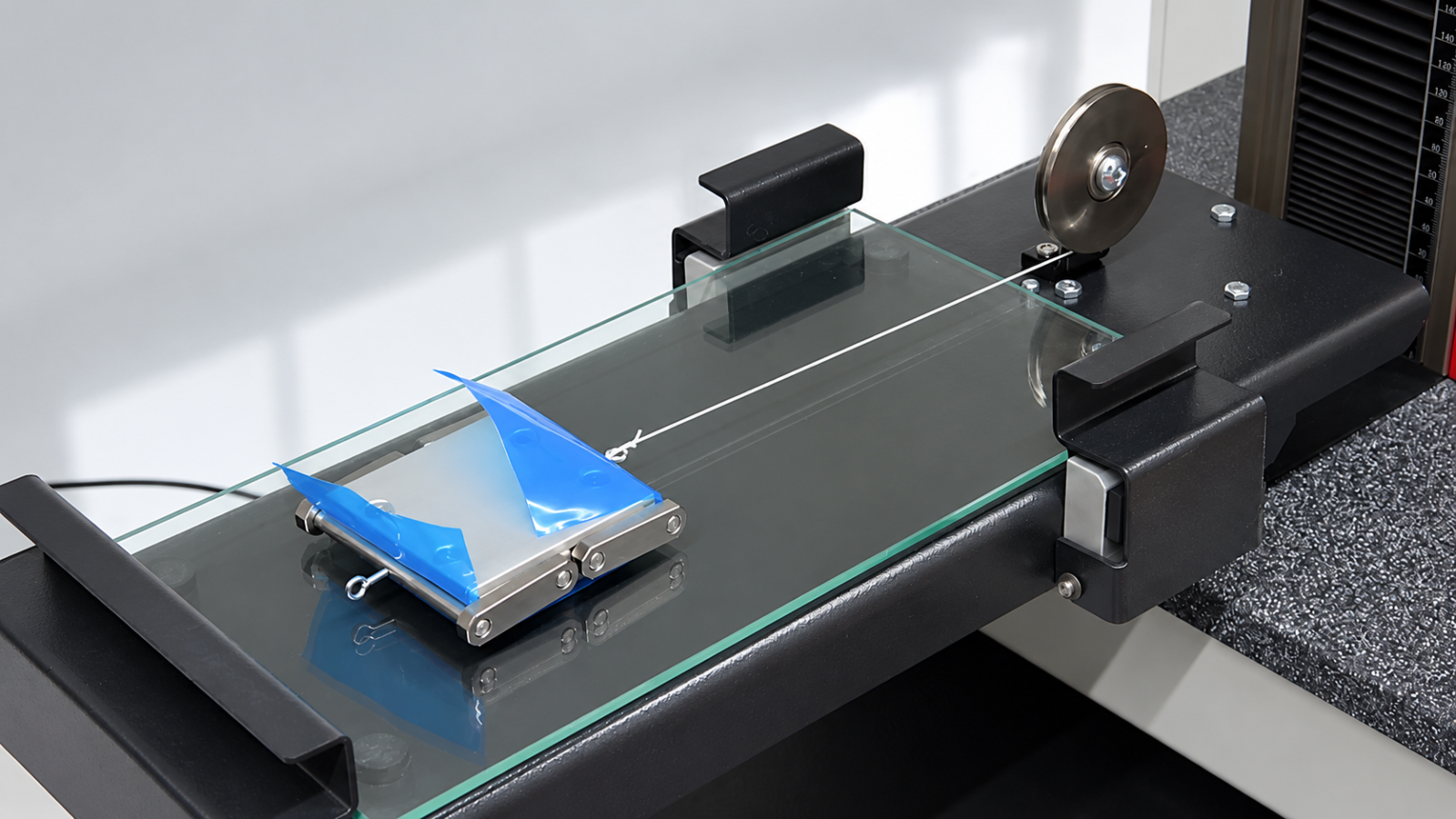

Hình ảnh: Thiết bị đo hệ số ma sát COF của màng nhựa.

2.1. COF tĩnh (Static COF)

COF tĩnh thể hiện lực cản cần vượt qua để bắt đầu làm hai bề mặt trượt tương đối với nhau.

Chỉ số này có ý nghĩa khi đánh giá khả năng bắt đầu trượt của màng, chẳng hạn lúc tháo cuộn hoặc khi các lớp màng bắt đầu tách khỏi nhau.

2.2. COF động (Kinetic COF)

COF động thể hiện lực cản trong quá trình hai bề mặt đang trượt.

Thông số này giúp đánh giá khả năng duy trì độ trượt khi màng di chuyển liên tục trên thiết bị hoặc qua dây chuyền đóng gói.

2.3. Cách đọc kết quả

Thông thường, COF thấp hơn thể hiện bề mặt dễ trượt hơn trong điều kiện đo tương ứng. Tuy nhiên, không có một mức COF chung phù hợp cho mọi loại màng.

Một số tài liệu ngành sử dụng các mức tham khảo như COF thấp không quá 0,20; trung bình khoảng 0,20–0,40 và cao trên 0,40. Đây chỉ là cách phân nhóm tham khảo, không phải tiêu chuẩn bắt buộc cho mọi sản phẩm. Doanh nghiệp cần xác định giới hạn COF theo yêu cầu thành phẩm và máy đóng gói.

3. Theo dõi sự thay đổi COF theo thời gian

Với các phụ gia tăng trơn dạng di chuyển như Oleamide và Erucamide, một lần đo COF chưa đủ để kết luận hiệu quả. Hoạt chất cần thời gian dịch chuyển ra bề mặt, vì vậy cần kiểm tra ở nhiều thời điểm sau khi sản xuất.

Doanh nghiệp có thể xây dựng lịch đo theo quy trình nội bộ, chẳng hạn:

• Ngay sau sản xuất: Ghi nhận COF ban đầu.

• Sau 24 giờ: Kiểm tra sự thay đổi độ trượt trong giai đoạn đầu.

• Sau 48–72 giờ: Theo dõi mức độ phát triển của hiệu quả tăng trơn.

• Sau thời gian lưu kho dự kiến: Đánh giá độ ổn định trước khi đưa màng vào công đoạn tiếp theo.

Các mốc trên là lịch thử nghiệm tham khảo, không phải thời gian bắt buộc cho mọi loại phụ gia. Cần ghi rõ tuổi mẫu, nhiệt độ và độ ẩm bảo quản, bởi thời gian dịch chuyển của hoạt chất có thể khác nhau theo công thức và điều kiện gia công. ASTM cũng lưu ý tính chất ma sát của màng có thể nhạy với tuổi mẫu và trạng thái bề mặt.

4. Kiểm tra khả năng tháo cuộn và hiện tượng Blocking

COF thấp chưa chắc đã đồng nghĩa màng dễ tháo cuộn. Nếu các lớp màng bám dính vào nhau, doanh nghiệp vẫn có thể gặp khó khăn khi mở cuộn hoặc tách túi.

Vì vậy, cần kiểm tra thêm:

Khả năng tháo cuộn: Quan sát lực kéo khi tháo màng, tình trạng giật cục, nhăn hoặc kéo lệch cuộn.

Khả năng tách lớp: Kiểm tra xem hai mặt màng có bám sát hoặc khó tách sau khi cuộn và lưu kho hay không.

Hiện tượng Blocking: Đánh giá mức độ bám dính giữa các lớp màng dưới điều kiện tiếp xúc và áp lực xác định. Nên sử dụng phương pháp thử phù hợp và giữ thống nhất điều kiện giữa mẫu đối chứng với mẫu có phụ gia.

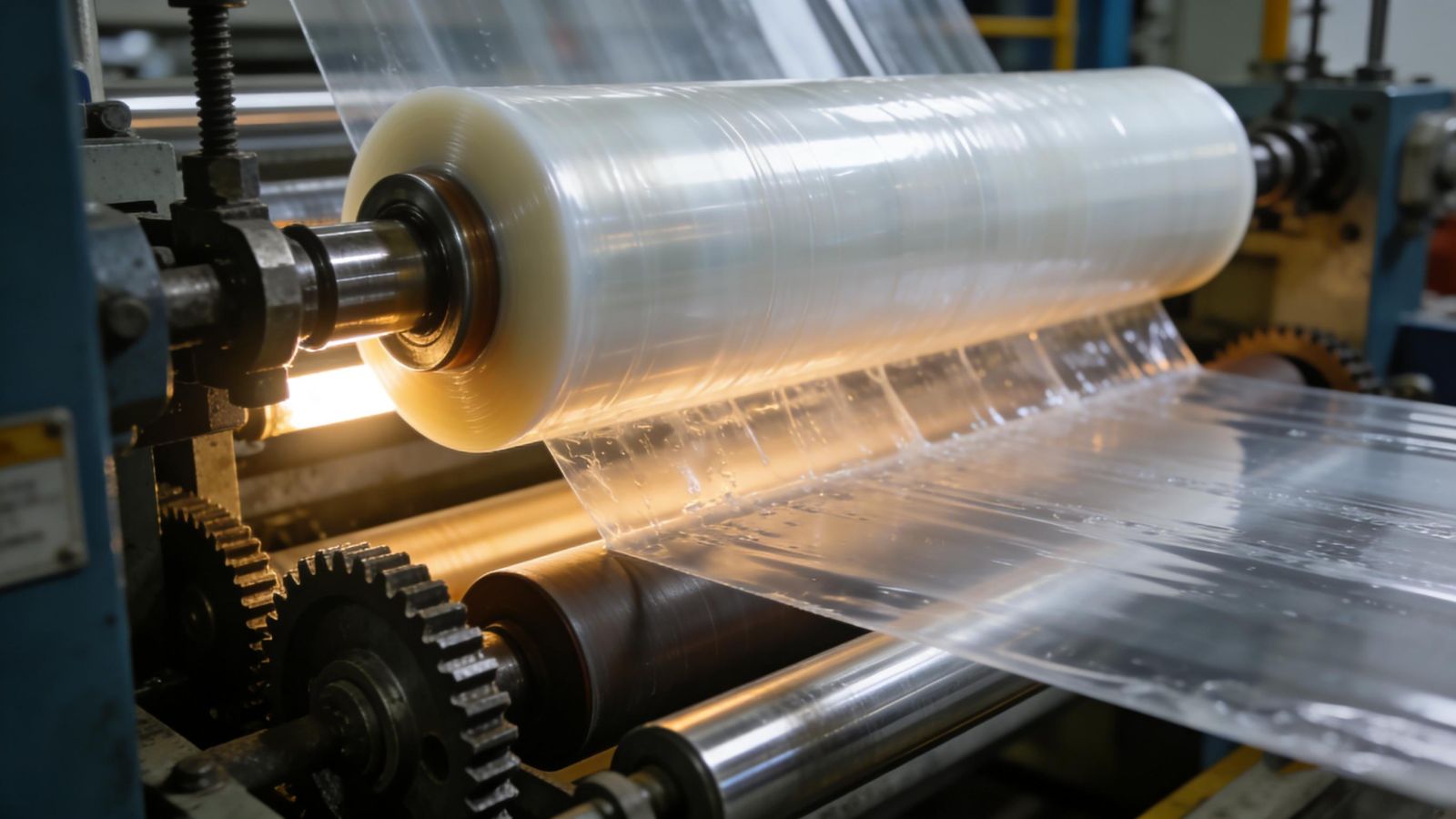

Hình ảnh: Kiểm tra khả năng tháo cuộn màng nhựa trong sản xuất.

Nếu COF đã giảm nhưng màng vẫn khó tách, cần xem xét hiện tượng Blocking và điều kiện cuộn thay vì tiếp tục tăng lượng Slip Agent. Trong trường hợp này, Anti-block có thể là nhóm phụ gia cần đánh giá bổ sung.

5. Đánh giá ngoại quan và ảnh hưởng đến công đoạn gia công tiếp theo

Một phụ gia tăng trơn chỉ được xem là phù hợp khi cải thiện khả năng trượt mà không làm ảnh hưởng đáng kể đến chất lượng thành phẩm.

Các tiêu chí cần kiểm tra gồm:

• Độ trong và độ mờ: Quan sát sự thay đổi ngoại quan, đặc biệt với màng trong suốt và màng bao bì yêu cầu tính thẩm mỹ cao.

• Bề mặt màng: Kiểm tra hiện tượng bám bụi, vệt dầu, đốm trắng hoặc phụ gia kết tinh trên bề mặt.

• Khả năng in ấn: Đánh giá độ bám mực và khả năng tiếp nhận mực sau xử lý bề mặt.

• Khả năng ghép màng: Kiểm tra độ bám dính giữa các lớp sau khi ghép.

• Khả năng hàn dán: Đánh giá độ kín và độ bền đường hàn theo yêu cầu sản phẩm.

Đặc biệt, với màng cần in hoặc ghép, cần kiểm tra cả bề mặt sau xử lý Corona và sau thời gian lưu kho. Một số hoạt chất tăng trơn có thể di chuyển lên bề mặt và ảnh hưởng đến khả năng bám mực hoặc liên kết giữa các lớp.

6. Đánh giá phụ gia tăng trơn theo từng loại nhựa EVA, PE và PP

Mỗi loại polymer có đặc tính khác nhau nên hiệu quả của cùng một loại Slip Agent có thể không giống nhau.

Hình ảnh: Các loại hạt nhựa EVA, PE và PP dùng trong sản xuất màng.

6.1. Đối với màng EVA

Khi kiểm tra phụ gia tăng trơn cho EVA, cần chú ý hàm lượng VA, MFI và thành phần phối trộn. Những yếu tố này có thể ảnh hưởng đến khả năng tương thích và dịch chuyển của hoạt chất.

Ngoài COF, nên kiểm tra độ mềm, độ trong, khả năng hàn dán và hiện tượng bám dính giữa các lớp màng. Không nên áp dụng trực tiếp tỷ lệ phụ gia đã hiệu quả trên PE cho EVA mà chưa thử nghiệm.

Tham khảo thêm danh mục hạt nhựa EVA PolyMast.

6.2. Đối với màng PE (LDPE, LLDPE, HDPE)

Màng PE thường được sử dụng trong bao bì mềm, túi nhựa và màng đóng gói. Khi đánh giá Slip Agent, cần theo dõi COF tĩnh, COF động, khả năng tháo cuộn và độ trượt sau lưu kho.

Oleamide thường được cân nhắc khi cần độ trượt phát triển nhanh; Erucamide thường được xem xét khi cần kiểm soát độ trượt theo thời gian. Tuy nhiên, kết quả thực tế vẫn phụ thuộc vào cấp nhựa và công thức.

6.3. Đối với màng PP và BOPP

Với màng PP, đặc biệt là BOPP, cần đánh giá đồng thời độ trượt, độ trong, độ mờ và khả năng xử lý bề mặt. Nếu phụ gia làm thay đổi ngoại quan hoặc ảnh hưởng đến in ấn, cần điều chỉnh công thức thay vì chỉ tập trung giảm COF.

Ngoài ra, nên kiểm tra riêng từng mặt màng nếu hai mặt có yêu cầu chức năng khác nhau.

Tham khảo danh mục hạt nhựa PP PolyMast.

7. Quy trình thử nghiệm và đánh giá hiệu quả Slip Agent

Để xác định phụ gia có phù hợp hay không, doanh nghiệp nên thực hiện thử nghiệm có đối chứng theo quy trình sau:

Bước 1: Chuẩn bị mẫu đối chứng

Sử dụng công thức nhựa hiện tại chưa bổ sung phụ gia hoặc mẫu đang được dùng trong sản xuất làm cơ sở so sánh.

Bước 2: Chuẩn bị mẫu có bổ sung Slip Agent

Lựa chọn loại masterbatch, hoạt chất và tỷ lệ sử dụng theo khuyến nghị kỹ thuật của nhà cung cấp. Không tự ý tăng liều lượng khi chưa có kết quả thử nghiệm.

Bước 3: Giữ ổn định điều kiện gia công

Cố gắng duy trì cùng loại nhựa nền, độ dày màng, nhiệt độ, tốc độ đùn và điều kiện cuộn để hạn chế các yếu tố gây sai lệch.

Bước 4: Đo và ghi nhận kết quả

Đo COF tĩnh, COF động ở các thời điểm khác nhau. Đồng thời kiểm tra khả năng tháo cuộn, Blocking, ngoại quan và chất lượng gia công tiếp theo.

Bước 5: So sánh và lựa chọn công thức

Chọn công thức đáp ứng yêu cầu COF và khả năng vận hành, đồng thời không gây ảnh hưởng không mong muốn đến in ấn, ghép màng, hàn dán và chất lượng thành phẩm.

Có thể tham khảo phương pháp ASTM D1894-24 để đo COF. Lưu ý kết quả ASTM D1894 và ISO 8295 không nên so sánh trực tiếp nếu chưa xem xét sự khác biệt về phương pháp thử.

8. PolyMast – Giải pháp phụ gia cho sản xuất màng EVA, PE và PP

Đánh giá hiệu quả phụ gia tăng trơn cần được thực hiện trên cả ba phương diện: hệ số ma sát, khả năng vận hành và chất lượng thành phẩm. Một công thức tốt không chỉ giúp màng trượt dễ dàng mà còn phải duy trì độ ổn định trong quá trình lưu kho và gia công tiếp theo.

PolyMast hướng đến việc hỗ trợ doanh nghiệp tìm hiểu nguyên liệu và phụ gia phù hợp với từng công thức sản xuất màng nhựa.

Doanh nghiệp có thể tham khảo danh mục phụ gia ngành nhựa và danh mục sản phẩm PolyMast để tìm hiểu thêm các giải pháp nguyên liệu.

➤➤ Liên hệ PolyMast để được tư vấn lựa chọn phụ gia tăng trơn phù hợp, hỗ trợ kiểm soát COF và cải thiện chất lượng màng EVA, PE, PP.

Thông tin liên hệ

CÔNG TY TNHH POLYMAST – POLYMAST CO., LTD.

📍 Địa chỉ: 44 Mạc Đỉnh Chi, KP 10, Phường Trấn Biên, TP. Đồng Nai

☎️ Hotline: 0902.647.801

✉️ Email: sales@hoachatpolymast.com

🌐 Website: https://hoachatpolymast.com/
