Kết cấu khuôn ép phun ảnh hưởng thế nào đến độ đồng đều màu nhựa?

Trong sản xuất nhựa, khi sản phẩm bị lệch màu, nhiều doanh nghiệp thường kiểm tra hạt màu, tỷ lệ masterbatch hoặc nhiệt độ máy ép phun trước tiên. Đây là những yếu tố quan trọng, nhưng chưa phải toàn bộ nguyên nhân. Kết cấu khuôn ép phun cũng có thể ảnh hưởng trực tiếp đến cách dòng nhựa chứa pigment di chuyển, phân bố và điền đầy lòng khuôn.

Một loại hạt màu có thể cho kết quả ổn định trên một khuôn nhưng lại xuất hiện hiện tượng đậm nhạt khác nhau khi chuyển sang khuôn khác. Sản phẩm có thể bị loang màu, sọc màu, khác màu giữa các vị trí hoặc có sự chênh lệch màu từ khu vực gần cổng phun đến cuối dòng chảy.

Điều này cho thấy việc kiểm soát màu nhựa không chỉ nằm ở nguyên liệu. Khi thiết kế hoặc đánh giá khuôn ép phun, cần xem xét đồng thời vị trí cổng phun, hệ thống runner, khả năng cân bằng dòng chảy, tốc độ điền đầy và đặc điểm hình học của sản phẩm.

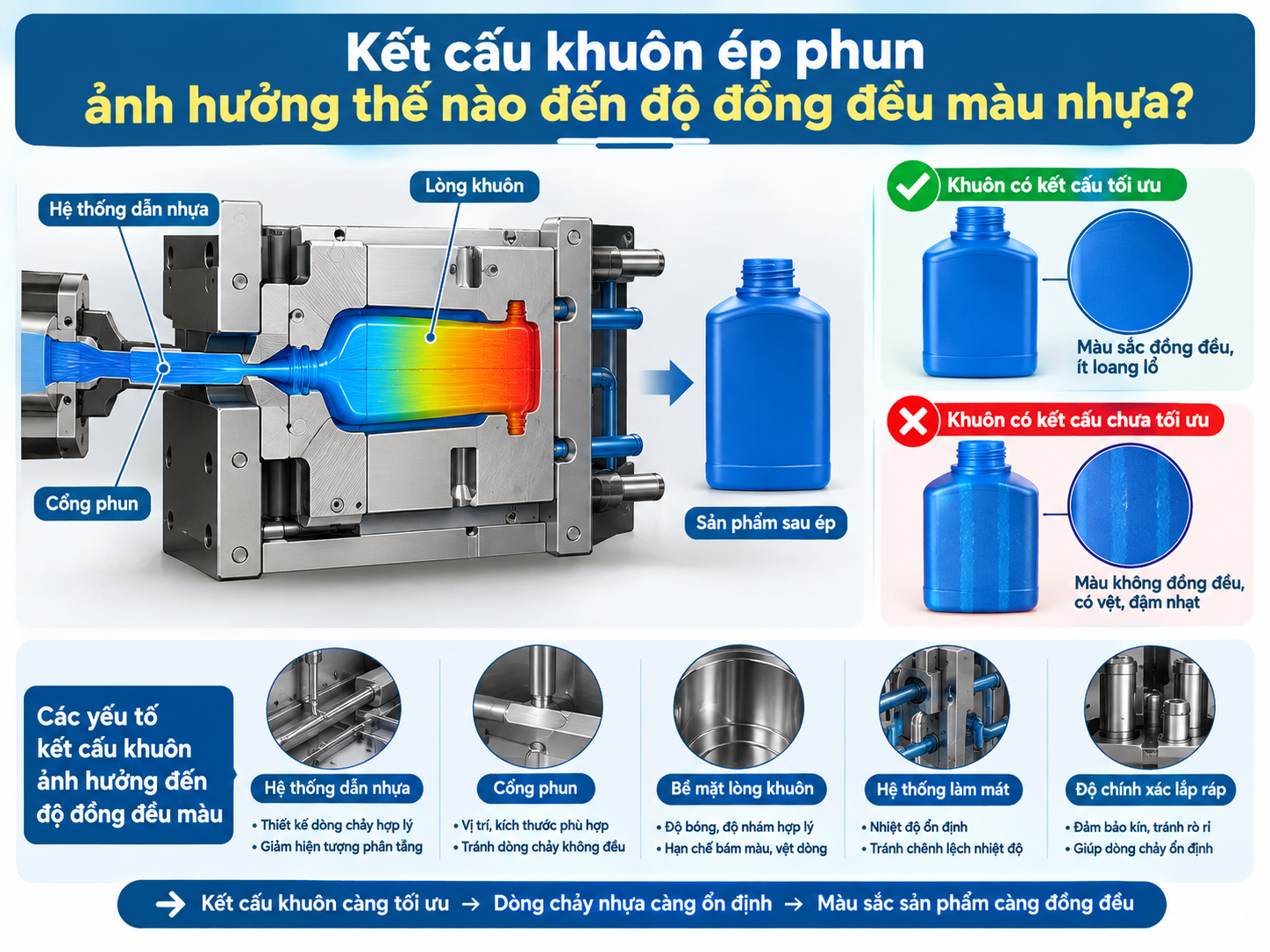

Kết cấu khuôn ép phun ảnh hưởng đến độ đồng đều màu nhựa

Kết cấu khuôn ép phun ảnh hưởng đến màu nhựa như thế nào?

Hạt màu masterbatch sau khi phối trộn với nhựa nền sẽ được nung nóng, nóng chảy và đi qua hệ thống cấp liệu của máy ép trước khi đi vào khuôn. Trong quá trình này, pigment cần được phân tán tương đối đồng đều trong dòng nhựa.

Khi nhựa đi vào lòng khuôn, dòng chảy tiếp tục chịu ảnh hưởng bởi thiết kế cổng phun, đường dẫn nhựa, chiều dày thành sản phẩm, góc chuyển hướng và tốc độ điền đầy.

Nếu kết cấu khuôn ép phun tạo ra dòng chảy không cân bằng, vật liệu có thể phân bố khác nhau giữa các khu vực. Điều này không nhất thiết làm thay đổi bản chất của hạt màu nhưng có thể khiến màu được thể hiện trên bề mặt sản phẩm không đồng nhất.

Ví dụ, một khu vực có dòng nhựa tập trung và tốc độ dòng cao có thể tạo ra ngoại quan khác với khu vực dòng nhựa điền đầy chậm. Với các màu yêu cầu độ đồng đều cao, sự khác biệt này có thể nhìn thấy rõ bằng mắt thường.

1. Vị trí cổng phun ảnh hưởng trực tiếp đến độ đồng đều màu

Cổng phun là vị trí nhựa nóng chảy đi từ hệ thống dẫn nhựa vào lòng khuôn. Đây là khu vực có ảnh hưởng lớn đến hướng dòng chảy trong giai đoạn đầu của quá trình điền đầy.

Nếu cổng phun được bố trí không phù hợp với hình dạng sản phẩm, dòng nhựa có thể phải di chuyển qua quãng đường dài hoặc chia thành nhiều hướng khác nhau.

Khi đó, sản phẩm có thể xuất hiện sự khác biệt về màu giữa khu vực gần cổng phun và khu vực cuối dòng chảy.

Đặc biệt với sản phẩm có kích thước lớn hoặc hình dạng phức tạp, việc lựa chọn vị trí cổng phun cần được tính toán ngay từ giai đoạn thiết kế khuôn.

Nếu kết cấu khuôn ép phun được thiết kế để dòng nhựa điền đầy tương đối cân bằng, khả năng kiểm soát ngoại quan và màu sắc của sản phẩm cũng thuận lợi hơn.

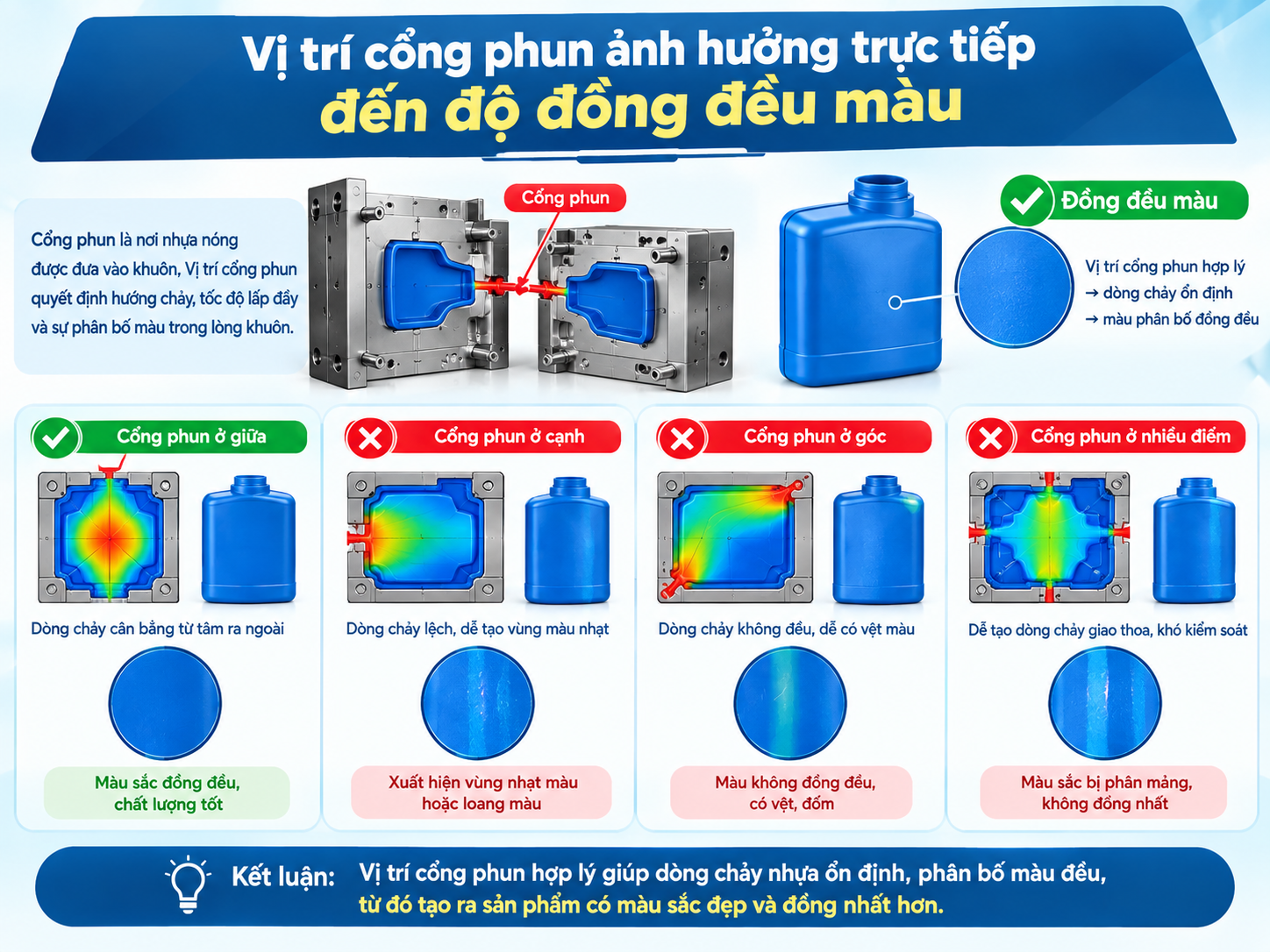

Vị trí cổng phun ảnh hưởng trực tiếp đến độ đồng đều màu

2. Hệ thống runner không cân bằng có thể gây khác biệt màu

Runner có nhiệm vụ dẫn nhựa từ cuống phun đến các cổng phun hoặc các lòng khuôn. Với khuôn nhiều lòng, hệ thống runner cần được thiết kế sao cho các cavity nhận được dòng vật liệu tương đối đồng đều.

Nếu runner không cân bằng, một số lòng khuôn có thể nhận nhựa sớm hơn trong khi các lòng khuôn khác nhận nhựa muộn hơn.

Khi cùng một mã masterbatch được sử dụng cho toàn bộ khuôn, sự khác biệt về dòng chảy có thể khiến màu hoặc ngoại quan giữa các sản phẩm không hoàn toàn giống nhau.

Đây là lý do khi một khuôn nhiều cavity xuất hiện tình trạng một số sản phẩm có màu đạt chuẩn nhưng một số sản phẩm khác lại lệch tone, doanh nghiệp nên kiểm tra hệ thống runner thay vì chỉ thay hạt màu.

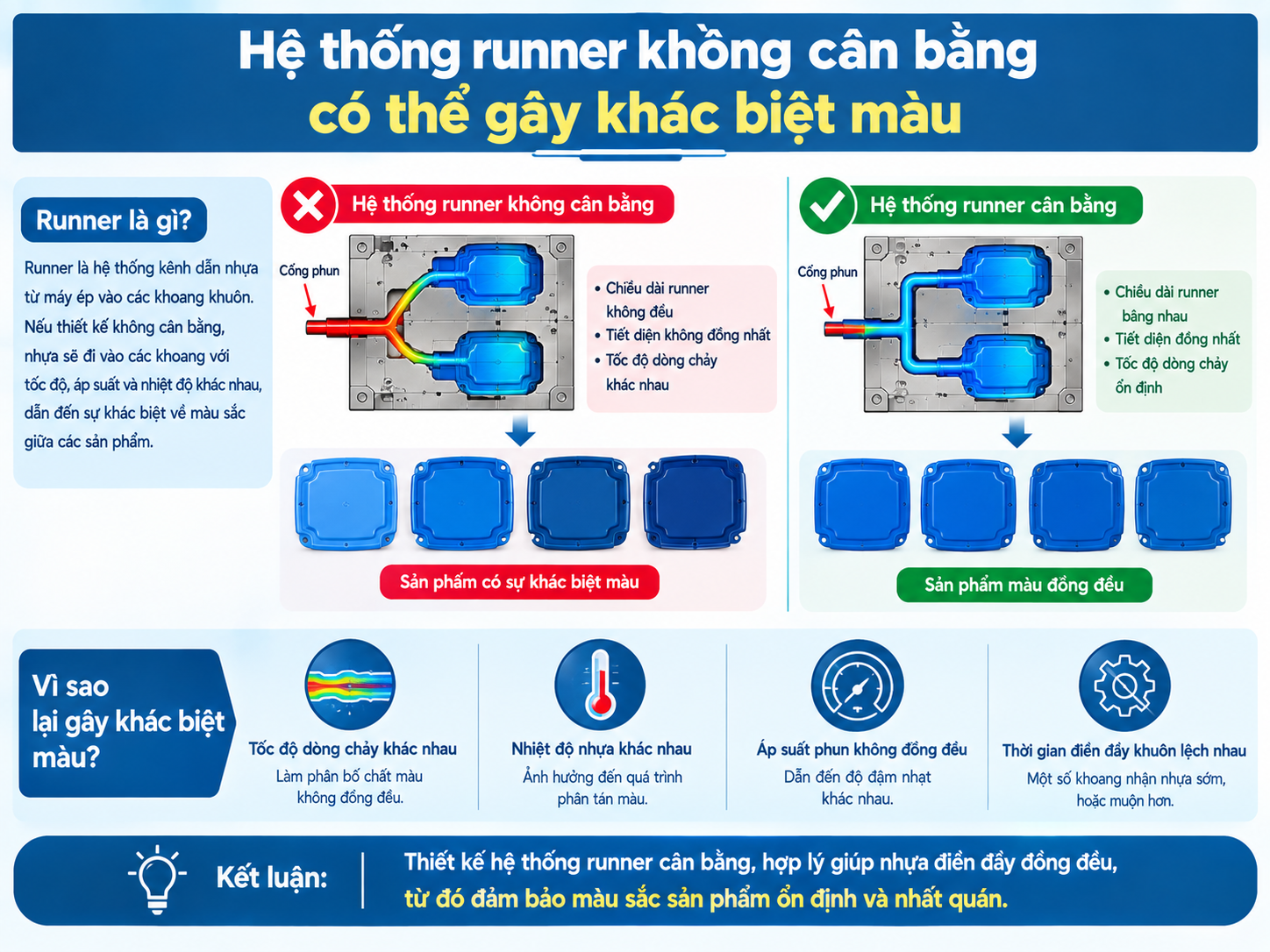

Hệ thống runner không cân bằng có thể gây khác biệt màu

3. Chiều dài dòng chảy ảnh hưởng đến màu thành phẩm

Nhựa càng phải di chuyển qua quãng đường dài trong lòng khuôn thì yêu cầu về khả năng điền đầy và kiểm soát quá trình ép càng cao.

Nếu sản phẩm có chiều dài dòng chảy lớn, nhựa ở các khu vực khác nhau có thể trải qua điều kiện nhiệt và lực cắt khác nhau.

Với một số hệ màu, sự khác biệt về điều kiện dòng chảy có thể làm thay đổi cách pigment được phân tán hoặc thể hiện trên bề mặt sản phẩm.

Do đó, khi đánh giá kết cấu khuôn ép phun, không nên chỉ nhìn vào hình dạng khuôn mà cần xem xét cả hướng và chiều dài dòng chảy từ cổng phun đến vị trí cuối cùng của sản phẩm.

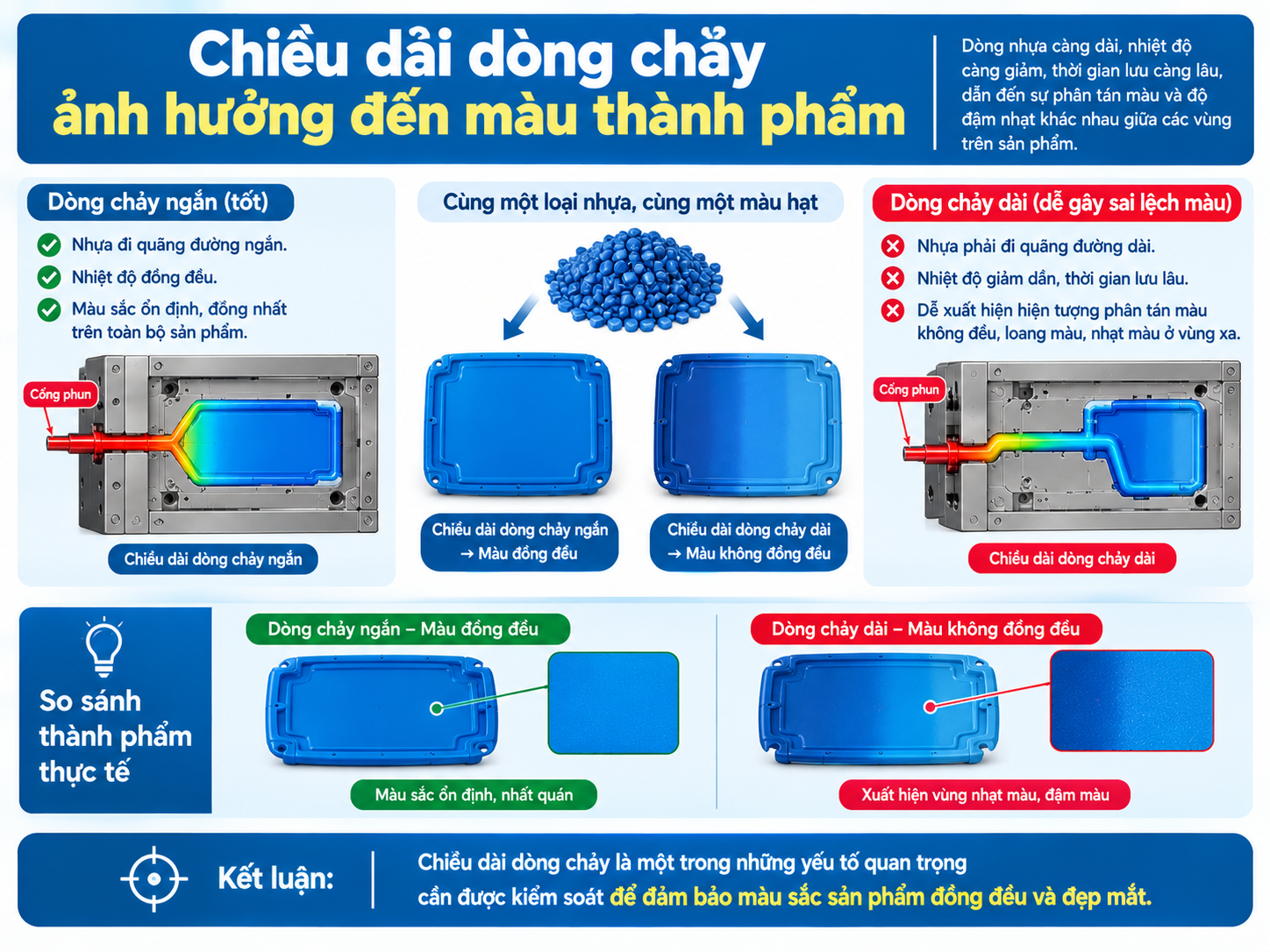

Chiều dài dòng chảy ảnh hưởng đến màu thành phẩm

4. Độ dày thành sản phẩm không đồng đều

Chiều dày thành sản phẩm cũng có liên quan đến dòng chảy của nhựa.

Tại khu vực thành dày, lượng vật liệu và thời gian làm nguội có thể khác so với khu vực thành mỏng. Sự thay đổi này có thể ảnh hưởng đến ngoại quan bề mặt và cách màu được nhìn thấy trên sản phẩm.

Đối với những sản phẩm có yêu cầu màu sắc cao, thiết kế hình học cần hạn chế sự thay đổi chiều dày quá lớn nếu điều kiện sản xuất cho phép.

Trong trường hợp sản phẩm bắt buộc phải có nhiều khu vực dày mỏng khác nhau, cần tối ưu thông số ép và hệ thống cấp nhựa để hạn chế sự khác biệt về dòng chảy.

5. Thiết kế khuôn ảnh hưởng đến đường hàn và vùng giao dòng

Khi dòng nhựa đi từ nhiều hướng và gặp nhau, có thể hình thành đường hàn hoặc vùng giao dòng.

Những vị trí này đôi khi có ngoại quan khác với phần còn lại của sản phẩm. Đối với sản phẩm có màu đậm hoặc bề mặt bóng, sự khác biệt có thể dễ nhận thấy hơn.

Không phải mọi trường hợp đường hàn đều gây lệch màu thực sự, nhưng sự khác biệt về hướng dòng, độ bóng và cấu trúc bề mặt có thể khiến mắt người quan sát cảm nhận màu không đồng nhất.

Vì vậy, khi sản phẩm có một vùng màu khác biệt cố định tại vị trí dòng nhựa giao nhau, cần kiểm tra thiết kế khuôn và hướng điền đầy.

6. Tốc độ điền đầy không đồng đều

Tốc độ dòng nhựa trong lòng khuôn phụ thuộc vào nhiều yếu tố như áp suất phun, tốc độ phun, nhiệt độ vật liệu, nhiệt độ khuôn và hình dạng đường dẫn.

Một kết cấu khuôn ép phun không phù hợp có thể khiến dòng nhựa tăng tốc hoặc giảm tốc đột ngột tại một số vị trí.

Khi đó, sản phẩm có thể xuất hiện sự khác biệt về độ bóng, vệt dòng hoặc ngoại quan màu.

Nếu doanh nghiệp gặp tình trạng màu ổn định khi chạy tốc độ phun thấp nhưng thay đổi khi tăng tốc độ phun, cần kiểm tra đồng thời thông số máy và khả năng dẫn dòng của khuôn.

7. Nhiệt độ khuôn cũng liên quan đến cách thể hiện màu

Nhiệt độ khuôn không chỉ ảnh hưởng đến thời gian làm nguội mà còn tác động đến trạng thái của nhựa khi tiếp xúc với bề mặt khuôn.

Khi nhiệt độ khuôn thay đổi, độ bóng và cấu trúc bề mặt sản phẩm có thể thay đổi theo. Trong một số trường hợp, sản phẩm có cùng màu pigment nhưng cảm nhận bằng mắt lại khác do sự khác biệt về độ bóng bề mặt.

Vì vậy, nếu màu thực tế chỉ khác về cảm quan bề mặt mà không có sự thay đổi lớn về hệ màu, cần kiểm tra cả nhiệt độ khuôn và điều kiện làm nguội.

Đây là điểm thường bị bỏ qua khi doanh nghiệp chỉ tập trung kiểm tra masterbatch.

8. Kết cấu khuôn ép phun nhiều cavity cần được kiểm soát chặt

Với khuôn nhiều cavity, yêu cầu cân bằng dòng nhựa càng quan trọng.

Nếu hệ thống cấp nhựa không được cân bằng, mỗi cavity có thể nhận dòng vật liệu với điều kiện khác nhau. Khi đó, sản phẩm từ cavity số 1 có thể có ngoại quan khác với cavity số 4 hoặc số 8.

Nếu hiện tượng lệch màu luôn xuất hiện ở một cavity cố định, đây là dấu hiệu đáng chú ý.

Doanh nghiệp có thể đánh số từng cavity và lấy mẫu riêng để so sánh màu. Cách kiểm tra này giúp xác định vấn đề có liên quan đến khuôn hay không mà không cần thay đổi ngay loại masterbatch.

9. Bề mặt lòng khuôn ảnh hưởng đến cảm nhận màu

Cùng một màu nhựa nhưng bề mặt bóng và bề mặt nhám có thể tạo cảm giác màu khác nhau khi quan sát.

Bề mặt khuôn, mức độ đánh bóng và kết cấu texture có thể ảnh hưởng đến lượng ánh sáng phản xạ trên sản phẩm. Vì vậy, đôi khi sự khác biệt mà doanh nghiệp nhìn thấy không hoàn toàn xuất phát từ nồng độ pigment.

Khi một phần sản phẩm bóng hơn phần còn lại, màu có thể được cảm nhận sáng hoặc tối khác nhau dù thành phần vật liệu không thay đổi.

Nếu sản phẩm yêu cầu màu sắc đồng đều trên toàn bộ bề mặt, cần kiểm soát cả kết cấu bề mặt của lòng khuôn.

Làm thế nào để kiểm tra khi khuôn gây lệch màu?

Khi phát hiện màu sản phẩm không đồng đều, không nên thay masterbatch ngay. Cần xác định xem hiện tượng xuất hiện ngẫu nhiên hay luôn xảy ra tại một vị trí cố định.

Có thể thực hiện kiểm tra theo trình tự sau:

• Bước 1: Xác định vị trí lệch màu

Lấy mẫu sản phẩm và đánh dấu vị trí bị lệch màu.

Nếu vùng lệch màu luôn nằm tại cùng một vị trí, cần kiểm tra hướng dòng và thiết kế khuôn.

• Bước 2: Kiểm tra từng cavity

Đối với khuôn nhiều lòng, đánh dấu sản phẩm theo từng cavity.

Nếu chỉ một hoặc một vài cavity có màu khác biệt, khả năng liên quan đến hệ thống runner, gate hoặc cân bằng dòng chảy cần được xem xét.

• Bước 3: Kiểm tra thông số ép phun

Ghi lại nhiệt độ barrel, nhiệt độ khuôn, tốc độ phun, áp suất phun, tốc độ vít và thời gian chu kỳ.

Sau đó so sánh với điều kiện của lô sản phẩm đạt chuẩn.

• Bước 4: Kiểm tra hệ thống runner và gate

Kiểm tra khả năng cấp nhựa đến từng khu vực của khuôn.

Đối với khuôn nhiều cavity, cần đặc biệt chú ý sự cân bằng của runner và khoảng cách từ cuống phun đến từng cavity.

• Bước 5: Kiểm tra lại masterbatch và nhựa nền

Nếu khuôn và thông số máy đều ổn định nhưng màu vẫn không đạt, lúc này mới nên kiểm tra sâu hơn về masterbatch, nhựa nền và tỷ lệ phối trộn.

Cách làm này giúp tránh tình trạng thay đổi nguyên liệu trong khi nguyên nhân thực tế lại nằm ở khuôn.

Kết cấu khuôn ép phun và masterbatch cần được xem xét cùng nhau

Khuôn và masterbatch không nên được đánh giá tách biệt hoàn toàn. Một hệ màu phù hợp cần được sử dụng trong điều kiện gia công tương thích, trong khi khuôn cần tạo điều kiện để dòng nhựa được phân bố tương đối ổn định.

Ví dụ, một masterbatch được thiết kế cho nền PP có thể cho kết quả màu khác nhau nếu điều kiện nhiệt, tốc độ cắt hoặc dòng chảy thay đổi quá nhiều.

Tương tự, kết cấu khuôn ép phun có hệ thống gate và runner chưa phù hợp có thể khiến màu thành phẩm không đồng đều dù tỷ lệ masterbatch hoàn toàn chính xác.

Do đó, khi phát triển sản phẩm mới, doanh nghiệp nên đánh giá đồng thời:

• Loại nhựa nền.

• Grade nhựa.

• MFI/MFR.

• Loại và tỷ lệ masterbatch.

• Nhiệt độ gia công.

• Tốc độ phun.

• Thiết kế gate.

• Hệ thống runner.

• Số lượng cavity.

• Chiều dày sản phẩm.

• Nhiệt độ khuôn.

• Yêu cầu về độ bóng và texture bề mặt.

Khi nào nên thay đổi khuôn và khi nào nên điều chỉnh hạt màu?

Nếu màu lệch theo vị trí cố định trên sản phẩm hoặc chỉ xảy ra ở một số cavity, cần ưu tiên kiểm tra khuôn và dòng chảy.

Ngược lại, nếu toàn bộ sản phẩm đều đậm hoặc nhạt hơn mẫu chuẩn, cần kiểm tra tỷ lệ masterbatch, nhựa nền và thông số nhiệt trước.

Nếu màu thay đổi sau khi đổi lô nhựa nhưng khuôn và thông số máy không thay đổi, cần kiểm tra lại tính chất của nhựa nền.

Việc phân biệt các trường hợp này giúp doanh nghiệp tránh xử lý sai nguyên nhân. Không phải cứ sản phẩm lệch màu là phải tăng hoặc giảm tỷ lệ masterbatch.

POLYMAST hỗ trợ lựa chọn hạt màu theo nền nhựa và điều kiện gia công

Để màu thành phẩm ổn định, việc lựa chọn masterbatch cần dựa trên loại nhựa nền, yêu cầu màu sắc và điều kiện gia công thực tế.

POLYMAST cung cấp các dòng hạt màu cho nhiều nền nhựa như PE, PP, PVC, ABS, PS, SAN, PET, EVA, POM, PC, TPU, PA và TPE.

Trong quá trình lựa chọn hạt màu, doanh nghiệp nên cung cấp thông tin về loại nhựa, grade, sản phẩm cần ép, tỷ lệ sử dụng dự kiến và điều kiện máy ép. Những thông tin này giúp việc đánh giá hệ màu sát hơn với điều kiện sản xuất thực tế.

Bạn có thể tham khảo thêm các bài viết kỹ thuật liên quan tại chuyên mục Tin tức POLYMAST, đặc biệt các nội dung về lệch màu, sọc màu, loang màu và lựa chọn hạt màu cho từng nền nhựa.

Kết cấu khuôn ép phun có thể ảnh hưởng đáng kể đến độ đồng đều màu nhựa thông qua vị trí cổng phun, hệ thống runner, hướng dòng chảy, số lượng cavity, chiều dày sản phẩm và điều kiện nhiệt trong khuôn.

Khi sản phẩm bị lệch màu, doanh nghiệp không nên chỉ tập trung vào masterbatch. Nếu màu lệch theo vị trí cố định, xuất hiện ở một số cavity hoặc thay đổi theo hướng dòng nhựa, khuôn là một trong những yếu tố cần được kiểm tra.

Ngược lại, nếu toàn bộ sản phẩm cùng đậm hoặc nhạt hơn mẫu chuẩn, cần kiểm tra tỷ lệ phối trộn, nhựa nền và thông số máy trước khi kết luận vấn đề nằm ở khuôn.

Việc kiểm soát đồng thời nguyên liệu, máy ép và khuôn sẽ giúp doanh nghiệp dễ xác định nguyên nhân hơn, giảm thời gian thử nghiệm và hạn chế sản phẩm phải xử lý lại.
